柵板式接線端子是什么？柵板式接線端子，也稱“柵欄式端子”、“日式端子”、“美式端子”，也因其系列產品大都以黑色為主，也可稱為黑色端子。產品結構簡單，主要由塑殼+螺絲（含墊片）組成。

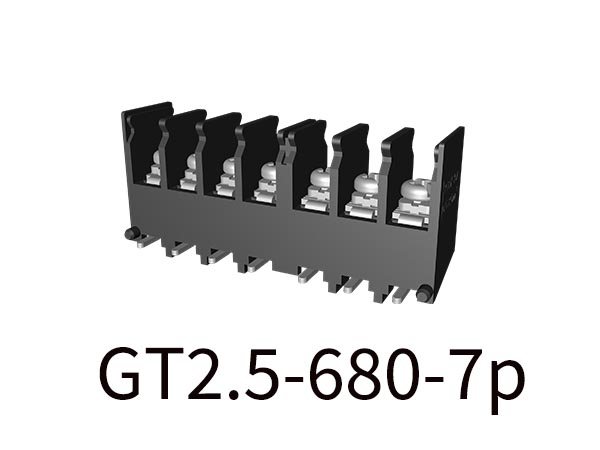

　　柵欄式端子長什么樣/柵板式端子圖片

　　柵欄式接線端子分類

　　目前柵欄式接線端子按照其間距可以分為6.80mm、7.62mm、8.60mm、10.00mm等；

　　按照其設計結構，可以分為單層式、雙層式、貫通式等。

　　至于柵欄式接線端子型號，這里不同廠家的命名規則是不同的。

　　柵欄式接線端子應用場景

　　如今柵欄式接線端子廣泛應用于安防、電源、變頻器、電動機、運動控制、注塑機控制、可編程電源、傳感器控制板等電子電器行業中。

　　柵欄式接線端子怎么接線

　　目前柵欄式接線端子接線是很簡單的，在電氣行業應用的比較多，這種接線端子是用螺絲固定的，需要先用螺絲刀將螺絲松開，接著將接的電線插入螺絲孔深處，然后用螺絲刀將壓線的螺絲擰緊，這樣一根電線就接好了，具體如下：

　　1）把電線的絕緣皮去除6到8mm，再將露出的導線插入端子里；

　　2）使用螺絲刀擰緊頂端的螺絲，并用手拉幾下，看是否會出現電線脫落的情況；

　　3）最后確定導線與端子連接牢固后，再將開關按下，待燈亮起后，說明端子接線成功。

　　以上就是柵板式接線端子產品的介紹，希望對你了解柵欄式端子有所幫助！更多關于卓能柵板式端子型號和參數，請咨詢在線客服人員喲！
